क्या आप थर्मोकपल तापमान माप के मूल सिद्धांत को जानते हैं?

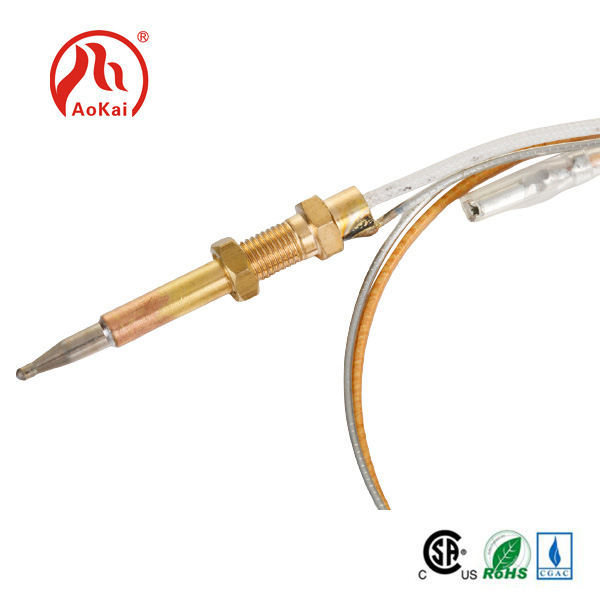

बाजार पर सबसे अधिक बिकने वाले तापमान अधिग्रहण मॉड्यूल के उपकरणों के एक बड़े हिस्से का अनुसंधान और विकास थर्मोकपल प्रौद्योगिकी के सिद्धांत पर आधारित है।थर्मोकपलएक तापमान संवेदन तत्व और एक प्राथमिक उपकरण है जो सीधे तापमान को मापता है और तापमान संकेत को थर्मोइलेक्ट्रिक संभावित संकेत में परिवर्तित करता है, जिसे बाद में एक विद्युत उपकरण के माध्यम से मापा माध्यम के तापमान में परिवर्तित किया जाता है।

थर्मोकपल तापमान माप का मूल सिद्धांत यह है कि विभिन्न सामग्रियों के दो कंडक्टर एक बंद लूप बनाते हैं। जब दोनों छोरों पर एक तापमान ढाल होता है, तो एक करंट लूप से होकर गुजर जाएगा। इस समय, दो छोरों के बीच एक थर्मोइलेक्ट्रिक क्षमता है, जो तथाकथित सीबेक प्रभाव है।

विभिन्न घटकों के दो सजातीय कंडक्टर थर्मोकॉल हैं। एक उच्च तापमान के साथ अंत काम करने का अंत है, और कम तापमान के साथ अंत मुक्त अंत है। मुक्त अंत आमतौर पर एक निरंतर तापमान पर होता है। थर्मोइलेक्ट्रिक क्षमता और तापमान के बीच कार्यात्मक संबंध के अनुसार, एक थर्मोकपल स्नातक तालिका बनाई जाती है; स्नातक तालिका तब प्राप्त की जाती है जब मुक्त छोर का तापमान 0 ℃ होता है। अलग -अलग थर्मोकॉल्स में अलग -अलग स्नातक तालिकाएं होती हैं।

जब एक तीसरी धातु सामग्री से जुड़ा होता हैथर्मोकपललूप, जब तक सामग्री के दो जंक्शनों का तापमान समान है, थर्मोकपल द्वारा उत्पन्न थर्मोइलेक्ट्रिक क्षमता अपरिवर्तित रहेगी, अर्थात्, यह लूप से जुड़ी तीसरी धातु से प्रभावित नहीं होगी। इसलिए, थर्मोकपल के तापमान को मापते समय, एक मापने वाला उपकरण जोड़ा जा सकता है। थर्मोइलेक्ट्रिक क्षमता को मापने के बाद, मापा माध्यम के तापमान को जाना जा सकता है। थर्मोकपल एक बंद लूप बनाने के लिए दो कंडक्टर या सेमीकंडक्टर्स ए और बी अलग -अलग सामग्रियों को वेल्ड करता है।

जब विभिन्न घटकों के दो कंडक्टर लूप बनाने के लिए दोनों छोरों पर जुड़े होते हैं, जब जंक्शन का तापमान अलग होता है, तो लूप में एक इलेक्ट्रोमोटिव बल उत्पन्न होगा। इस घटना को थर्मोइलेक्ट्रिक प्रभाव कहा जाता है, और इस इलेक्ट्रोमोटिव बल को थर्मोइलेक्ट्रिक क्षमता कहा जाता है।थर्मोकपल्सतापमान को मापने के लिए इस सिद्धांत का उपयोग करें। उनमें से, माध्यम के तापमान को मापने के लिए सीधे उपयोग किए जाने वाले अंत को कार्य अंत कहा जाता है, और दूसरे छोर को ठंडा अंत कहा जाता है; कोल्ड एंड डिस्प्ले इंस्ट्रूमेंट या मैचिंग इंस्ट्रूमेंट से जुड़ा होता है, और डिस्प्ले इंस्ट्रूमेंट थर्मोकपल द्वारा उत्पन्न थर्मोइलेक्ट्रिक क्षमता को इंगित करेगा। थर्मोकपल वास्तव में एक ऊर्जा कनवर्टर है जो गर्मी ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है और तापमान को मापने के लिए उत्पन्न थर्मोइलेक्ट्रिक क्षमता का उपयोग करता है। थर्मोकपल की थर्मोइलेक्ट्रिक क्षमता के लिए, कई मुद्दों पर ध्यान दिया जाना चाहिए।

1। थर्मोकपल की थर्मोइलेक्ट्रिक क्षमता थर्मोकपल के दोनों सिरों पर तापमान फ़ंक्शन का अंतर है, न कि थर्मोकपल के दोनों सिरों पर तापमान अंतर का कार्य नहीं;

2। थर्मोकपल द्वारा उत्पन्न थर्मोइलेक्ट्रिक क्षमता के आकार का थर्मोकपल की लंबाई और व्यास से कोई लेना -देना नहीं है जब थर्मोकपल की सामग्री समान है, लेकिन केवल थर्मोकपल सामग्री की संरचना और दोनों छोरों पर तापमान अंतर के साथ;

3। जब थर्मोकपल के दो थर्मोकपल तारों की सामग्री संरचना निर्धारित की जाती है, तो थर्मोकपल के थर्मोइलेक्ट्रिक क्षमता का आकार केवल थर्मोकपल के तापमान अंतर से संबंधित होता है; यदि थर्मोकपल के ठंडे छोर का तापमान स्थिर रखा जाता है, तो थर्मोकपल की थर्मोइलेक्ट्रिक क्षमता केवल काम करने वाले अंत तापमान का एकल-मूल्यवान कार्य है।
